Палец бортового фрикциона 16127

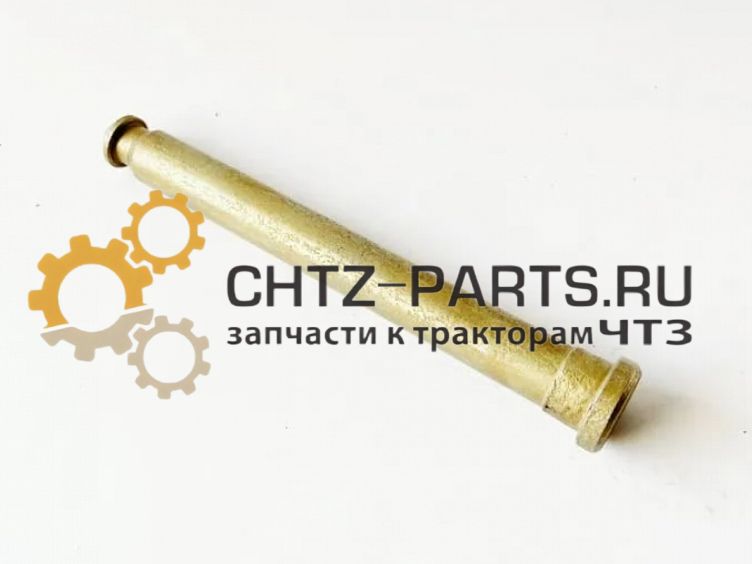

Палец бортового фрикциона 16127 — направляющий палец нажимной тарелки 28-16-10 тракторов и бульдозеров ЧТЗ: Т-130, Т-170, Б10М. По данным чертежа № 111 (позиция 20): 8 штук на один фрикцион, 16 штук на трактор. Пальцы запрессованы в наружный барабан 28-16-15 и проходят через 8 направляющих отверстий в нажимной тарелке 28-16-10 — тарелка скользит по пальцам при каждом включении и выключении фрикциона.
Функция пальцев 16127 — обеспечивать строго параллельное (без перекоса) осевое перемещение тарелки 28-16-10 вдоль оси фрикциона. Восемь пальцев, равномерно расположенных по окружности, удерживают тарелку от перекоса при ходе. В каждом из 8 гнёзд тарелки одновременно стоят пружины 38318 и 38360 — пружины создают усилие прижима, а пальцы направляют движение тарелки.
- Артикул: 16127
- Позиция по чертежу: № 111, поз. 20 — «Палец»
- Тип: Направляющий палец нажимной тарелки — запрессован в барабан, тарелка скользит по нему
- Барабан: 28-16-15 — пальцы запрессованы в тело барабана
- Тарелка: 28-16-10 — имеет 8 отверстий под пальцы 16127
- Пружины в тех же гнёздах: 38318 (внутренняя) + 38360 (наружная) — по 1 паре на каждый палец
- Применяемость: Т-130, Т-170, Б10М — бортовые фрикционы главной передачи
- Количество на один фрикцион: 8 шт.
- Количество на трактор: 16 шт. (8 на правый + 8 на левый фрикцион)
- Группа каталога ЧТЗ: 16 — Главная передача с бортовыми фрикционами
с НДС 20%
Палец бортового фрикциона 16127 — направляющий палец тарелки 28-16-10, ЧТЗ Т-130, Т-170, Б10М
Артикул и позиция по чертежу
| Артикул | Позиция | Кол-во / фрикцион | Кол-во / трактор |
|---|---|---|---|
| 16127 (эта страница) | Чертёж №111, поз. 20 | 8 шт. | 16 шт. |
Технические характеристики
| Тип | Направляющий палец — запрессован в барабан, тарелка скользит по нему |
| Материал | Сталь цементованная, рабочая поверхность закалена |
| Барабан (неподвижная опора) | 28-16-15 — пальцы запрессованы намертво в тело барабана |
| Тарелка (подвижный элемент) | 28-16-10 — имеет 8 направляющих отверстий, скользит по пальцам |
| Пружины в тех же гнёздах | 38318 (внутренняя) + 38360 (наружная) — по одной паре на каждое из 8 гнёзд |
| Количество на один фрикцион | 8 шт. — равномерно по окружности |
| Количество на трактор | 16 шт. (8 шт. правый борт + 8 шт. левый борт) |
| Применяемость | Т-130, Т-170, Б10М и их модификации |
| Группа каталога ЧТЗ | 16 — Главная передача с бортовыми фрикционами |
Применяемость
| Модель техники ЧТЗ | Фрикцион правый | Фрикцион левый |
|---|---|---|
| Т-130, Б-130 | 24-16-101-01СП | 24-16-102СП |
| Т-170, Б-170 | 24-16-101-01СП | 24-16-102СП |
| Б10М, Т10М | 24-16-101-01СП | 24-16-102СП |
Положение в конструкции фрикциона и принцип работы
По чертежу № 111 (Бортовые фрикционы Т-170, рис. 77) пальцы 16127 — позиция 20, 8 шт. — расположены внутри наружного барабана 28-16-15. Пальцы запрессованы в донышко барабана строго параллельно оси фрикциона, равномерно по окружности с шагом 45°. Нажимная тарелка 28-16-10 надета на эти пальцы — 8 точных отверстий в теле тарелки охватывают 8 пальцев с минимальным скользящим зазором.
В каждом из 8 гнёзд тарелки 28-16-10 между донышком барабана и торцом тарелки установлены пружины — внутренняя 38318 и наружная 38360 концентрично. Суммарное усилие 8 пар пружин постоянно давит тарелку 28-16-10 к пакету дисков — фрикцион всегда включён при ненажатом рычаге управления.
При нажатии рычага управления сервомеханизм 21-17-4СП давит на тарелку 28-16-10 в направлении, противоположном усилию пружин. Тарелка скользит по пальцам 16127 от дисков — пружины сжимаются, диски 16121/24-16-103СП расходятся — фрикцион выключен. При отпускании рычага пружины разжимаются и возвращают тарелку обратно по пальцам.
Критическая роль пальцев 16127: они обеспечивают, что тарелка движется строго параллельно торцам дисков, без перекоса. Если хотя бы один из 8 пальцев имеет выработку по диаметру (зазор в его направляющем отверстии в тарелке увеличен) — тарелка при ходе наклоняется. Перекошенная тарелка прижимает диски неравномерно: одни диски изнашиваются быстрее, фрикцион начинает пробуксовывать при нормальных пружинах.
Конструкция — взаимосвязь пальцев и пружин в одном гнезде
Каждое из 8 гнёзд тарелки 28-16-10 устроено следующим образом:
- Цилиндрическое гнездо в теле тарелки
- В гнезде — пружины 38318 (меньшего диаметра) и 38360 (большего диаметра) концентрично друг в друге
- Через центр гнезда — палец 16127, запрессованный в донышко барабана 28-16-15
- Направляющее отверстие в тарелке охватывает палец с посадкой скольжения
Таким образом, палец 16127 выполняет одновременно две функции: направляет тарелку (препятствует перекосу) и центрирует пружины (проходит сквозь них, удерживая от смещения). Износ пальца влияет на обе функции: увеличенный зазор допускает перекос тарелки, а болтание пальца в центре пружин ведёт к их неравномерному сжатию.
Замена пальцев 16127
- Снять ленту тормоза 18360-01СП, отсоединить тяги управления.
- Снять фрикцион 24-16-101-01СП/24-16-102СП с машины.
- Установить приспособление для сжатия пружин — упереть в тарелку 28-16-10, сжать пружины 38318/38360.
- Снять стопорное кольцо 28-16-14 из проточки барабана 28-16-15.
- Плавно отпустить приспособление — тарелка освобождается от нагрузки пружин.
- Снять тарелку 28-16-10 с пальцев 16127 — сдвинуть в осевом направлении.
- Извлечь пружины 38318 и 38360 из 8 гнёзд.
- Осмотреть пальцы 16127 — визуальный осмотр: задиры, борозды, питтинг, следы перегрева (синева/чернота). Обмерить диаметр каждого пальца штангенциркулем в зоне скольжения тарелки. Сравнить с допуском по руководству ЧТЗ.
- Осмотреть отверстия в тарелке 28-16-10 — при выработке отверстий сверх допуска замена тарелки обязательна: новые пальцы в разбитых отверстиях быстро выработаются повторно.
- Осмотреть посадочные отверстия в барабане 28-16-15 — при выработке под пальцы решить вопрос о замене барабана или ремонте (постановка пальцев увеличенного диаметра).
- Выпрессовать изношенные пальцы 16127 из барабана — все 8 шт. одновременно или по одному с помощью выколотки и пресса.
- Запрессовать новые пальцы 16127 в барабан 28-16-15 — все 8 шт. до одинакового выступа. Параллельность пальцев оси барабана — критическое требование: проверить угловым шаблоном или индикатором.
- Установить пружины 38318/38360 в гнёзда — новые, если меняли, или прошедшие проверку.
- Надеть тарелку 28-16-10 на пальцы. Сжать пружины приспособлением.
- Установить новое стопорное кольцо 28-16-14. Плавно снять нагрузку с приспособления.
- Собрать фрикцион в обратном порядке. Отрегулировать привод управления по руководству ЧТЗ.
Признаки износа и критерии замены
| Симптом / параметр | Норма | Требует замены |
|---|---|---|
| Диаметр пальца в зоне скольжения тарелки | По допуску руководства ЧТЗ | Ниже нижнего предела допуска |
| Зазор палец 16127 — отверстие в тарелке 28-16-10 | Посадка скольжения (минимальный зазор) | Видимый боковой люфт тарелки на пальцах |
| Задиры, борозды на рабочей поверхности пальца | Поверхность гладкая, чистая | Любые задиры или борозды — немедленная замена |
| Цвет поверхности пальца | Металлический, без синевы или черноты | Синий или чёрный цвет — отпуск закалки, потеря твёрдости поверхности |
| Фрикцион пробуксовывает при исправных пружинах и новых дисках | Чёткое включение без пробуксовки | Проверить пальцы 16127 и отверстия тарелки 28-16-10 |
| Неравномерный износ дисков 16121/24-16-103СП по торцу | Равномерный износ по всей поверхности | Перекос тарелки из-за неодинаковой выработки пальцев — замена полного комплекта 8 шт. |
Регламент обслуживания
| Вид ТО | Периодичность | Операция |
|---|---|---|
| При замене дисков фрикциона | При каждой разборке | Визуальный осмотр всех 8 пальцев 16127. Обмер диаметра при подозрении на износ |
| При замене пружин 38318/38360 | При каждой разборке | Осмотр пальцев обязателен — фрикцион всё равно разобран |
| Капремонт фрикциона | По состоянию | Замена пальцев 16127 (8 шт.) + пружин 38318/38360 + колец 28-16-14 комплектом |
- Замена части пальцев вместо полного комплекта. Все 8 пальцев направляют одну тарелку. Разная выработка по диаметру создаёт перекос при ходе тарелки — ускоренный неравномерный износ новых пальцев и дисков. Только замена всех 8 шт.
- Замена пальцев без проверки отверстий в тарелке 28-16-10. Новые пальцы в разбитых отверстиях выработаются за 100–200 часов. Осматривать тарелку при каждой замене пальцев.
- Игнорирование пальцев при замене дисков и пружин. Фрикцион разобран — осмотр пальцев занимает 10 минут. Пропустить их и потом снова разбирать фрикцион — вдвое дороже по труду.
- Запрессовка пальцев без контроля параллельности. Наклонный палец вызовет клин тарелки при ходе. Параллельность оси каждого пальца оси барабана — критическое требование при запрессовке.
- Повторно использовать пальцы с синим или чёрным налётом. Изменение цвета — признак перегрева выше температуры отпуска закалки. Поверхностная твёрдость потеряна, палец изнашивается резко ускоренно.
Сопутствующие запасные части
- Тарелка нажимная 28-16-10 — 8 направляющих отверстий под пальцы 16127; осматривать при каждой замене пальцев
- Барабан наружный 28-16-15 — пальцы запрессованы в тело барабана
- Пружина внутренняя 38318 — 8 шт. на фрикцион; стоят в тех же гнёздах, что и пальцы; менять вместе с 38360
- Пружина наружная 38360 — 8 шт. на фрикцион; охватывает 38318 концентрично
- Кольцо стопорное 28-16-14 — менять при каждой разборке фрикциона
- Диск ведущий 16121 — 10 шт. на фрикцион; при перекосе тарелки изнашиваются неравномерно
- Диск ведомый 24-16-103СП — 10 шт. на фрикцион
- Барабан внутренний 24-16-5 — осматривать при разборке
- Полуось 24-16-4
- Сервомеханизм 21-17-4СП — давит на тарелку 28-16-10 при выключении
- Фрикцион правый 24-16-101-01СП
- Фрикцион левый 24-16-102СП
Часто задаваемые вопросы
Почему пальцы 16127 и пружины 38318/38360 связаны — можно ли менять отдельно?
Технически — можно. Но они работают в одних гнёздах тарелки 28-16-10, разбираются вместе и монтируются вместе. При разборке фрикциона ради пружин — обязательно осмотреть пальцы. При разборке ради пальцев — обязательно проверить пружины 38318/38360. Повторная разборка обходится дороже стоимости обоих компонентов вместе.
Чем опасен перекос тарелки 28-16-10 из-за изношенных пальцев?
Перекошенная тарелка 28-16-10 давит на пакет дисков 16121/24-16-103СП неравномерно: одна сторона прижата сильнее, другая — слабее. Это вызывает: неравномерный износ дисков (одни диски изнашиваются быстрее), пробуксовку фрикциона при нормальных пружинах, повышенный нагрев зоны неплотного контакта. Замена дисков без замены пальцев в этой ситуации не решит проблему.
Сколько пальцев 16127 заказать на один трактор при плановом капремонте?
16 штук — по 8 на каждый бортовой фрикцион (правый + левый). При работе только на одном борту — минимум 8 шт. При заказе удобно взять сразу 16 шт. и запасные 2–4 шт. на случай обнаружения дополнительного износа при разборке.
Можно ли проверить состояние пальцев без разборки фрикциона?
Косвенно — по поведению фрикциона: пробуксовка при исправных (проверенных) пружинах и новых дисках, неравномерный нагрев зоны фрикциона в работе. Прямая диагностика — только разборка и обмер штангенциркулем.
Как заказать?
Укажите артикул 16127, количество (8 шт. на фрикцион, 16 шт. на трактор) и модель машины. Склад в Челябинске — отгрузка в день оплаты. Доставка по всей России.
Заказать палец бортового фрикциона 16127 для Т-130 / Т-170 / Б10М
8 шт. на фрикцион, 16 шт. на трактор. Склад Челябинск — отгрузка в день оплаты. Доставка по всей РФ.
Оптовые условия для предприятий.
Тел.: +7 (932) 303-00-10 | E-mail: sale@chtz-parts.ru
