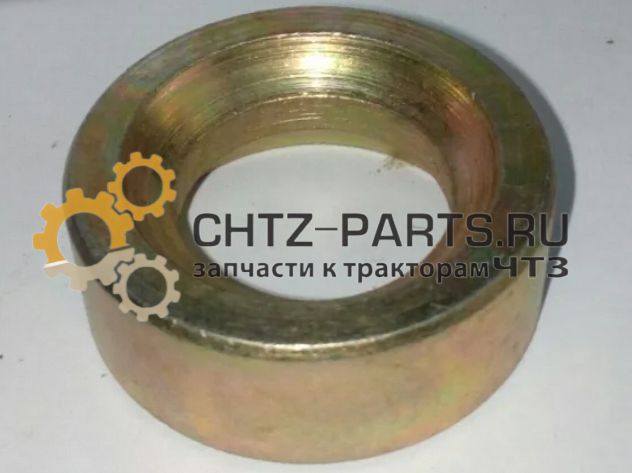

Седло механизма 16134

Заказать

✔ В наличии на складе в Челябинске — отгрузка в день оплаты. Доставка по РФ от 1 дня (СДЭК, Деловые Линии, ПЭК, ЖД).

Седло механизма 16134 — опорная деталь рычага управления 16131СП бортового фрикциона тракторов и бульдозеров ЧТЗ: Т-130, Т-170, Б10М. По данным чертежа № 111 (позиция 12): входит в состав рычага 16131СП — по 1 шт. Седло является посадочным местом (опорой) для возвратного элемента рычага — обеспечивает чёткое позиционирование рычага в исходном положении и правильную работу привода управления фрикционом.

Артикул: 16134
Позиция по чертежу: № 111, поз. 12
Тип: Седло — опорная деталь рычага управления
Входит в сборку: рычаг 16131СП
Применяемость: Т-130, Т-170, Б10М — управление бортовыми фрикционами
Количество на один рычаг 16131СП: 1 шт.
Количество на трактор: 2 шт. (правый + левый борт)
Группа каталога ЧТЗ: 16 — Главная передача с бортовыми фрикционами

Важно по подбору: Седло 16134 входит в рычаг 16131СП. При нечётком управлении, увеличенном ходе рычагов и люфтах — одновременно проверять седло 16134, наконечник 16133 и палец 16136. Полный каталог рычагов — управление бортовыми фрикционами.

Характеристики

Производитель — ЧТЗ

Задайте нам вопрос

Telegram Max

77 руб. / шт
с НДС 20%

В наличии

Заказать

Описание

Характеристики

Отзывы

Седло механизма 16134 — рычаг 16131СП, бортовой фрикцион ЧТЗ Т-130, Т-170, Б10М

Артикул и позиция по чертежу

Артикул	Позиция	Входит в сборку	Кол-во
16134	Чертёж №111, поз. 12	Рычаг 16131СП	1 шт./рычаг

Технические характеристики

Тип	Седло — опорная деталь для возвратного элемента рычага 16131СП
Входит в сборку	Рычаг 16131СП — 1 шт.
Количество на трактор	2 шт. (по 1 на правый и левый рычаг 16131СП)
Смежные детали в рычаге 16131СП	Наконечник 16133 (поз.9), Рычаг 16202 (поз.10), Палец 16136 (поз.11)
Применяемость	Т-130, Т-170, Б10М и их модификации
Группа каталога ЧТЗ	16 — Главная передача с бортовыми фрикционами

Применяемость

Модель техники ЧТЗ	Рычаг управления	Борт
Т-130, Б-130	16131СП	Правый и левый
Т-170, Б-170	16131СП	Правый и левый
Б10М, Т10М	16131СП	Правый и левый

Положение в конструкции и назначение

По чертежу № 111 (Бортовые фрикционы Т-170) седло 16134 — позиция 12 — входит в состав рычага управления 16131СП. Рычаг 16131СП — это двуплечий рычаг, соединяющий тягу от рычага в кабине 16202 (через наконечник 16133 и палец 16136) с сервомеханизмом 21-17-4СП.

Седло 16134 служит опорой для возвратного или позиционирующего элемента в теле рычага 16131СП. Обеспечивает чёткое позиционирование рычага в нейтральном (исходном) положении — когда оператор не нажимает рычаг управления, фрикцион должен оставаться включённым. Износ или выпадение седла 16134 нарушает геометрию рычага, приводит к самопроизвольному выключению или неполному включению фрикциона.

Кинематика привода управления фрикционом

Полная цепь управления (от кабины до фрикциона):

Оператор нажимает рычаг управления в кабине → рычаг 16202
Рычаг 16202 через наконечник 16133 и палец 16136 воздействует на рычаг 16131СП
Рычаг 16131СП (с седлом 16134 внутри) передаёт усилие на сервомеханизм 21-17-4СП
Сервомеханизм 21-17-4СП давит на нажимную тарелку 28-16-10
Тарелка 28-16-10 сжимает пружины 38318/38360 → диски 16121/24-16-103СП расходятся → фрикцион выключен

Признаки неисправности и критерии замены

Симптом	Причина	Действие
Нечёткое или ненормированное положение рычага управления	Износ или разрушение седла 16134	Замена седла 16134 в рычаге 16131СП
Самопроизвольное выключение фрикциона при исправных пружинах и дисках	Нарушение геометрии рычага из-за разрушения седла	Осмотр и замена седла 16134 и смежных деталей рычага
Увеличенный свободный ход рычага без износа пальца 16136	Выработка посадочного места седла	Замена седла 16134
Обнаружение трещин или деформации при разборке	Усталостное разрушение	Обязательная замена

Регламент обслуживания

Вид ТО	Периодичность	Операция
ТО-2	250 моточасов	Проверить ход рычагов управления, отсутствие люфтов
При ремонте рычага 16131СП	По состоянию	Осмотр и замена седла 16134, проверка наконечника 16133 и пальца 16136

⚠ Частые ошибки:

Заменить только рычаг 16131СП, не осмотрев седло 16134. Если причина нечёткого управления — в седле, замена всего рычага в сборе не нужна. Достаточно заменить седло 16134.
Регулировать привод управления без замены изношенного седла. Регулировки компенсируют геометрические отклонения лишь временно — через несколько часов работы ситуация повторится.
Не осматривать смежные детали при замене седла. При разборке рычага 16131СП обязательно проверять наконечник 16133 и палец 16136 — они работают в одном узле.

Сопутствующие запасные части

Рычаг 16131СП — сборка, в которую входит седло 16134
Наконечник тяги 16133 — поз. 9 того же рычага 16131СП; проверять при замене седла
Палец соединительный 16136 — поз. 11; шарнир рычага 16131СП с рычагом 16202
Рычаг 16202 — рычаг управления в кабине
Сервомеханизм 21-17-4СП — следующее звено кинематики
Фрикцион правый 24-16-101-01СП
Фрикцион левый 24-16-102СП
Тарелка нажимная 28-16-10
Пружина внутренняя 38318
Пружина наружная 38360
Каталог рычагов управления бортовыми фрикционами

Часто задаваемые вопросы

Можно ли заменить седло 16134 отдельно от рычага 16131СП?

Да. Седло 16134 — самостоятельная запасная часть, устанавливается в рычаг 16131СП. Замена отдельного седла обходится значительно дешевле замены рычага в сборе.

Сколько седел 16134 нужно на трактор?

2 шт. — по одному на каждый рычаг 16131СП (правый и левый борт). При профилактическом ремонте рычагов управления менять оба одновременно.

Как заказать?

Укажите артикул 16134 и модель машины. Склад Челябинск — отгрузка в день оплаты. Доставка по всей России.

Заказать седло механизма 16134 для Т-130 / Т-170 / Б10М

Склад в Челябинске — отгрузка в день оплаты. Доставка по всей РФ.
Оптовые условия для предприятий.
